0 Cara Mengganti / Modifikasi Flyback Monitor GTC Digital

OK kali ini kang Eko akan mengulas tentang Cara Mengganti Flyback Monitor GTC Digital 90dengan menggunakan Flyback lain yg tidak sejenis/setype. Atau kebanyakan orang mengatakan "membandrek flyback". Mau tahu caranya ...?

Berikut ini Cara Mengganti Flyback Monitor GTC Digital:

A. Siapkan Flyback Penggantinya, tentunya anda harus tahu susunan kakinya.

Kali ini kang Eko menggunakan flyback monitor AOC dengan susunan kaki sbb:



1. COLECTOR
2. DIODA DUMPER
3. NC : NO CONNECTION
4. NC : NO CONNECTION
5. B+
6. NC : NO CONNECTION
7. ABL
8. GROUND
9. AFC
10. G1

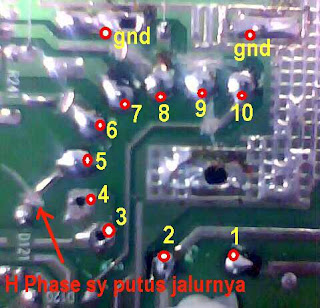

B. Catat susunan kaki flyback asli yg mau diganti / dibandrek



1. COLECTOR
2. DIODA DUMPER
3. B+
4. NC : NO CONNECTION
5. H PHASE
6. AFC (4vac atau 40vdc)
7. ABL
8. G1 (-160vdc)
9. GROUND
10. H PHASE

C. Modifikasi Flyback pengganti sehingga susunan kakinya sesuai dengan flyback aslinya.

Maksudnya demikian, :

1. COLECTOR : sudah cocok, sama2x kaki no. 1

2. DIODA DUMPER : sudah cocok, sama2x kaki no. 2

3. Harusnya B+, tapi ternyata kaki no.3 flyback pengganti (AOC) adalah NC. Sedangkan kaki B+ nya AOC no.5. Tugas anda adalah membuat kaki no.5 AOC masuk ke soket PCB Board Flyback no.3. Biasanya kang Eko memutus jalur dan menggunakan kabel untuk menyambungnya.

4. NC : NC tidak penting, jadi nggak disambung juga nggak apa-apa.

5. H PHASE : ini juga jalur yang tidak masalah jika anda lepas. Jadi untuk H Phase ini tidak kang Eko pasang.

6. AFC : ini sama dengan B+, kaki AFC flyback pengganti ada di no.9. Jadi buat agar kaki no.9 nyambung ke soket PCB Flyback No.6.

7. ABL : sudah cocok nggak perlu ubah kaki.

8. G1 : tidak cocok, jadi buat agar kaki no. 10 flyback AOC nyambung ke soket PCB no. 8 board GTC.

9. GROUND : tidak cocok, jadi buat agar kaki no. 8 flyback AOC nyambung ke soket PCB no. 9 board GTC.

10. H Phase : jalur ini diputus saja, karena tidak digunakan ga' papa.



D. Pasang kaki ground disebelah 10 kaki utama dan juga kabel fokus dan screen serta kop flyback.

E. Pasang juga kabel lilitan Syncronisasi power suply
Kalau nggak dipasang IRF630 kadang tidak bekerja.


F. Atur posisi dan letak kaki serta kabel serapi mungkin...

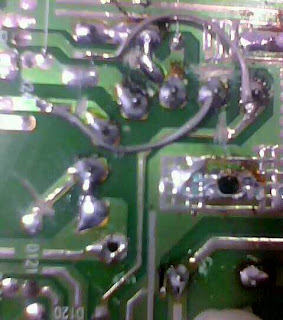

G. Siap di coba ...

Kebetulan media praktek kali ini adalah monitor GTC 14" Digital.
Cara ini tidak hanya untuk monitor GTC tapi juga bisa digunakan untuk semua monitor, tapi tidak semua monitor mudah di bandrek, ada beberapa monitor yang sulit di bandrek karena semua kakinya digunakan dan ada jalurnya.

OK selamat mencoba, dan bereksperimen ....
