0 Cara Servis Printer HP 3535, 3420, 3920, D1360, 2466 Catridge Head Bergerak Kekanan Secara Keras

Kali ini kang Eko mencoba untuk sharing pengalaman tentang Cara Servis Printer HP 3535, 3420, 3920, D1360, 2466 Catridge Head Bergerak Kekanan Secara Keras. Mau tau caranya ....?

OK langsung saja yaa... berikut indikasi permasalahannya ....:

1. Head Catrid bergerak cepat dan keras sampai kadang terdengar seperti nabrak-nabrak casing printer. "glodak ,,, glodak ,....glodak ...."

2. Head Catrid tidak mau bergerak hanya ditengah saja atau kadang hanya dipinggir kanan saja.

3. Head catrid bolak balik ke kanan ke kiri dengan suara keras tapi nggak mau ngeprint.

Jika anda mengalami salah satu kejadian di atas, yang harus anda lakukan adalah :

1. buka printer HP anda ...

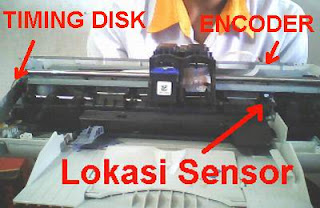

2. bersihkan bar encodernya dan encoder sebelah kiri yang berbentuk lingkaran ( kadang ada yg menyebut timing disk

3. bersihkan dengan lembut jangan sampai tulisan / baris kodenya hilang.

4. Selesai ...





Encoder adalah penerjemah program ke gerakan motor printer, jadi kalau kotor atau ketutup cipratan tinta atau kena minyak, biasanya akan menyebabkan printer seperti kondisi diatas.

OK demikian, semoga manfaat ........

Kali ini kang Eko mencoba untuk sharing pengalaman tentang Cara Servis Printer HP 3535, 3420, 3920, D1360, 2466 Catridge Head Bergerak Kekanan Secara Keras. Mau tau caranya ....?

OK langsung saja yaa... berikut indikasi permasalahannya ....:

1. Head Catrid bergerak cepat dan keras sampai kadang terdengar seperti nabrak-nabrak casing printer. "glodak ,,, glodak ,....glodak ...."

2. Head Catrid tidak mau bergerak hanya ditengah saja atau kadang hanya dipinggir kanan saja.

3. Head catrid bolak balik ke kanan ke kiri dengan suara keras tapi nggak mau ngeprint.

Jika anda mengalami salah satu kejadian di atas, yang harus anda lakukan adalah :

1. buka printer HP anda ...

2. bersihkan bar encodernya dan encoder sebelah kiri yang berbentuk lingkaran ( kadang ada yg menyebut timing disk

3. bersihkan dengan lembut jangan sampai tulisan / baris kodenya hilang.

4. Selesai ...





Encoder adalah penerjemah program ke gerakan motor printer, jadi kalau kotor atau ketutup cipratan tinta atau kena minyak, biasanya akan menyebabkan printer seperti kondisi diatas.

OK demikian, semoga manfaat ........

0 Cara Service Monior LG 505G bergaris-garis horisontal

Kang, Monior saya LG 505G kenapa ya kok begaris-garis??? permasalahanya ada dimana ya??? Tolong dibantu ato kurang jelas nanti saya upload Gambarnya....


Begitulah kira2x pertanyaan yg disampaikan ke kang Eko.

Cara Service Monior LG 505G bergaris-garis horisontal






Monitor LG memang sering banget terjadi kerusakan muncul garis-garis horisontal, kadang nggak muncul kadang nggak. Kerusakan seperti ini tidak hanya terjadi di monitor LG tapi juga terjadi di monitor GTC, Samsung, dll.

Kerusakan monitor muncul garis-garis horisontal atau bahkan kadang layar hanya menampilkan satu garis putih horisontal di tengah layar saja, penyebabnya adalah di bagian blok vertikalnya terutama IC Vertikalnya.



Biasanya terjadi keretakan solderan di IC vertikal ini karena panas. Jadi solder ulang aja biasanya sudah menyelesaikan masalah.

Tapi kalau sudah disolder ulang kok tetep sama, maka coba cek ELCO di jalur vertikal biasanya melembung / kadang nggak melembung tapi rusak.

Dan kalau semuanya sudah dilakukan kok tetep sama, berarti kerusakan ada di IC vertikalnya.

Demikian sharing pengalamannya, semoga manfaat.....

Kang, Monior saya LG 505G kenapa ya kok begaris-garis??? permasalahanya ada dimana ya??? Tolong dibantu ato kurang jelas nanti saya upload Gambarnya....


Begitulah kira2x pertanyaan yg disampaikan ke kang Eko.

Cara Service Monior LG 505G bergaris-garis horisontal






Monitor LG memang sering banget terjadi kerusakan muncul garis-garis horisontal, kadang nggak muncul kadang nggak. Kerusakan seperti ini tidak hanya terjadi di monitor LG tapi juga terjadi di monitor GTC, Samsung, dll.

Kerusakan monitor muncul garis-garis horisontal atau bahkan kadang layar hanya menampilkan satu garis putih horisontal di tengah layar saja, penyebabnya adalah di bagian blok vertikalnya terutama IC Vertikalnya.



Biasanya terjadi keretakan solderan di IC vertikal ini karena panas. Jadi solder ulang aja biasanya sudah menyelesaikan masalah.

Tapi kalau sudah disolder ulang kok tetep sama, maka coba cek ELCO di jalur vertikal biasanya melembung / kadang nggak melembung tapi rusak.

Dan kalau semuanya sudah dilakukan kok tetep sama, berarti kerusakan ada di IC vertikalnya.

Demikian sharing pengalamannya, semoga manfaat.....

0 Kenapa Head Printer bisa buntu ?

Jika hasil cetak printer anda putus - putus, atau bahkan tidak keluar sama sekali, maka kemungkinan besar head printer anda buntu.

Kenapa Head Printer bisa buntu ? Berikut ini penyebabnya :

* Printer jarang di pakai / jarang di gunakan.
* Jarang sekali melakukan maintain ( misalnya print head cleaning ).
* Sering berganti ganti jenis dan merk tinta.
* Terlambat untuk mengisi ulang tinta, sehingga terjadi overheat / kepanasan.

Maka printer harus dirawat dengan baik. Cara untuk merawat printer anda bisa baca di sini.

Secara technical atau detailnya kita bisa ambil contoh merk epson,
Printer epson mempunyai resolusi printing yang tinggi , satuan resolusi ini di sebut DPI ( dot per inch ), artinya head printer epson di design sedemikian rupa sehingga nozzle pada head lebih kecil daripada head printer merk lain.
Ukuran lubang pada nozzle ini jauh lebih kecil dari pada diameter rambut manusia, bisa di bayangkan, berapakah diameter nozzle ini ?

Sedemikian kecilnya, maka kemungkinan head ini bisa buntu besar sekali.

OK demikian pelajaran singkat blog ini semoga bermanfaat

Jika hasil cetak printer anda putus - putus, atau bahkan tidak keluar sama sekali, maka kemungkinan besar head printer anda buntu.

Kenapa Head Printer bisa buntu ? Berikut ini penyebabnya :

* Printer jarang di pakai / jarang di gunakan.
* Jarang sekali melakukan maintain ( misalnya print head cleaning ).
* Sering berganti ganti jenis dan merk tinta.
* Terlambat untuk mengisi ulang tinta, sehingga terjadi overheat / kepanasan.

Maka printer harus dirawat dengan baik. Cara untuk merawat printer anda bisa baca di sini.

Secara technical atau detailnya kita bisa ambil contoh merk epson,
Printer epson mempunyai resolusi printing yang tinggi , satuan resolusi ini di sebut DPI ( dot per inch ), artinya head printer epson di design sedemikian rupa sehingga nozzle pada head lebih kecil daripada head printer merk lain.
Ukuran lubang pada nozzle ini jauh lebih kecil dari pada diameter rambut manusia, bisa di bayangkan, berapakah diameter nozzle ini ?

Sedemikian kecilnya, maka kemungkinan head ini bisa buntu besar sekali.

OK demikian pelajaran singkat blog ini semoga bermanfaat

0 Cara Merawat Printer

Ada pepatah mengatakan "Lebih baik mencegah dari pada memperbaiki !!"
Pepatah ini sangat perlu di lakukan, karena apabila head printer anda rusak , maka biaya untuk memperbaiki printer, hampir sama dengan anda membeli printer baru.
Jadi untuk itu kita harus bisa merawat printer kita dengan benar, Merawat printer ternyata caranya mudah sekali, hanya di butuhkan beberapa menit tiap minggu nya, maka printer anda akan terhindar dari masalah-masalah kerusakan printer.

Untuk menghindari dari kerusakan kerusakan printer :

1. Pakai Printer secara teratur dan berkala

Permasalahan yang paling sering kita hadapi adalah kwalitas cetak yang buruk, ada garis putih yang melintang , warna yang hilang atau tinta tidak keluar sama sekali.
Dengan pemakaian Printer yang teratur, maka kita tetap menjaga agar tinta mengalir dan membasahi permukaan nozzle.
Apabila kita jarang memakai printer, usahakan minimal tiap 1 minggu sekali kita melakukan test print.
Dengan demikian dapat mencegah agar tinta tidak kering pada permukaan nozzle.
Jika anda tidak melakukan ini, maka head printer anda akan lebih cepat buntu, dan ini berlaku untuk semua merk inkjet printer.

Tips : Anda bisa letakkan catatan kecil di depan monitor anda untuk mengingatkan agar selalu melakukan pencetakan setiap minggu secara rutin, baik untuk warna hitam maupun warna yang lain.
misalnya : lakukan pencetakan halaman web yang kaya warna atau foto ukuran kecil yang kaya warna.
Cara ini lebih efisien dari pada anda melakukan head cleaning pada printer anda.


2. Mematikan (Shut Down) Printer secara benar

Jangan lupa untuk mematikan printer anda jika tidak di pakai, cara ini juga dapat menghindari ke-buntuan nozzle pada head anda.

Penting : matikan Printer dengan on/off button pada printer anda, jangan mematikan dengan cara mencabut kabel printer anda.
Karena bila anda mematikan dengan on/off button, akan mengaktifkan mekanik capping yang akan membantu untuk mencegah nozzle mengering.


3. Jangan menggunakan kertas yang kotor atau berdebu

Jika Anda mencetak dengan menggunakan kertas yang berdebu, maka mekanik penggerak kertas atau roller paper akan lebih cepat kotor.
Jika ini terjadi maka roller paper anda akan lebih cepat aus/rusak, efeknya adalah printer tidak dapat menarik kertas.
Bagaimana bila roller paper anda kotor ?
Anda dapat bersihkan dengan Dura klin, caranya : Teteskan Dura klin pada kertas HVS polos, kemudian print halaman kosong pada kertas tersebut, lakukan 4-5 kali, atau gunakan tombol tray pada printer, untuk menarik kertas keluar.

Penting : Jangan pakai Vacuum Cleaner untuk membersihkan printer, dapat mengakibatkan short/korsleting dan terbakar pada board di dalam printer.
Tips : Jika anda tinggal di tempat yang berdebu, pakailah cover printer agar printer anda lebih terhindar dari debu, cover dapat berupa plastik atau kain.

source : http://www.duraklin.com/ts_maintain_i.php

Ada pepatah mengatakan "Lebih baik mencegah dari pada memperbaiki !!"
Pepatah ini sangat perlu di lakukan, karena apabila head printer anda rusak , maka biaya untuk memperbaiki printer, hampir sama dengan anda membeli printer baru.
Jadi untuk itu kita harus bisa merawat printer kita dengan benar, Merawat printer ternyata caranya mudah sekali, hanya di butuhkan beberapa menit tiap minggu nya, maka printer anda akan terhindar dari masalah-masalah kerusakan printer.

Untuk menghindari dari kerusakan kerusakan printer :

1. Pakai Printer secara teratur dan berkala

Permasalahan yang paling sering kita hadapi adalah kwalitas cetak yang buruk, ada garis putih yang melintang , warna yang hilang atau tinta tidak keluar sama sekali.
Dengan pemakaian Printer yang teratur, maka kita tetap menjaga agar tinta mengalir dan membasahi permukaan nozzle.
Apabila kita jarang memakai printer, usahakan minimal tiap 1 minggu sekali kita melakukan test print.
Dengan demikian dapat mencegah agar tinta tidak kering pada permukaan nozzle.
Jika anda tidak melakukan ini, maka head printer anda akan lebih cepat buntu, dan ini berlaku untuk semua merk inkjet printer.

Tips : Anda bisa letakkan catatan kecil di depan monitor anda untuk mengingatkan agar selalu melakukan pencetakan setiap minggu secara rutin, baik untuk warna hitam maupun warna yang lain.
misalnya : lakukan pencetakan halaman web yang kaya warna atau foto ukuran kecil yang kaya warna.
Cara ini lebih efisien dari pada anda melakukan head cleaning pada printer anda.


2. Mematikan (Shut Down) Printer secara benar

Jangan lupa untuk mematikan printer anda jika tidak di pakai, cara ini juga dapat menghindari ke-buntuan nozzle pada head anda.

Penting : matikan Printer dengan on/off button pada printer anda, jangan mematikan dengan cara mencabut kabel printer anda.
Karena bila anda mematikan dengan on/off button, akan mengaktifkan mekanik capping yang akan membantu untuk mencegah nozzle mengering.


3. Jangan menggunakan kertas yang kotor atau berdebu

Jika Anda mencetak dengan menggunakan kertas yang berdebu, maka mekanik penggerak kertas atau roller paper akan lebih cepat kotor.
Jika ini terjadi maka roller paper anda akan lebih cepat aus/rusak, efeknya adalah printer tidak dapat menarik kertas.
Bagaimana bila roller paper anda kotor ?
Anda dapat bersihkan dengan Dura klin, caranya : Teteskan Dura klin pada kertas HVS polos, kemudian print halaman kosong pada kertas tersebut, lakukan 4-5 kali, atau gunakan tombol tray pada printer, untuk menarik kertas keluar.

Penting : Jangan pakai Vacuum Cleaner untuk membersihkan printer, dapat mengakibatkan short/korsleting dan terbakar pada board di dalam printer.
Tips : Jika anda tinggal di tempat yang berdebu, pakailah cover printer agar printer anda lebih terhindar dari debu, cover dapat berupa plastik atau kain.

source : http://www.duraklin.com/ts_maintain_i.php

0 Cara Resetter Canon MP198 error E27

Sudah sering Kang Eko mendapatkan pertanyaan tentang cara reset MP198, dan baru kali ini kang Eko mendapatkan ilmunya. Mau tahu Cara reset MP198 error E27 ...?


Baik langsung saja ya, karena kang Eko nggak mau berpanjang lebar dan tinggi ....

Cara Resetter Canon MP198 error E27

1. Printer dalam keadaan mati dan kabel listrik terpasang.
2. Tekan dan tahan STOP/RESET kemudian tekan dan tahan POWER.
3. Lepas tombol STOP/RESET (tombol POWER jangan dilepas)
4. Tekan STOP/RESET 2 (dua) kali, kemudian lepaskan tombol POWER
5. Biarkan Lampu Hijau blink / kelip2x sampai head printer berhenti bergerak. Dan LED panel menunjukkan angka NOL.
6. Komputer akan mendeteksi hardware baru, abaikan saja.....
7. Keadaan ini menunjukkan printer MP198 dalam keadaan SERVICE MODE dan siap direset.

DOWNLOAD PROGRAM RESETTER MP198 di SINI.

1. Exctract File Resetter MP198.
2. Siapkan 2 kertas di printer (ini untuk print pada waktu proses reset)
3. Jalankan program Resetter MP198.

4. Klik "MAIN", maka printer akan berproses, kemudian MP198 akan print satu halaman dengan tulisan " D=000.0 dan ...."

5. Klik " EEPROM Clear ".

6. Kemudian klik " EEPROM ", dan printer akan print hasil Resetter MP198. Salah satu barisnya tulisannya sbb:
"TPAGE(TTL=00000 COPY=00000)"

7. Matikan Printer dengan menekan tombol POWER.

8. Selesai...

Selamat mencoba ... Semoga berhasil ..

Sudah sering Kang Eko mendapatkan pertanyaan tentang cara reset MP198, dan baru kali ini kang Eko mendapatkan ilmunya. Mau tahu Cara reset MP198 error E27 ...?


Baik langsung saja ya, karena kang Eko nggak mau berpanjang lebar dan tinggi ....

Cara Resetter Canon MP198 error E27

1. Printer dalam keadaan mati dan kabel listrik terpasang.
2. Tekan dan tahan STOP/RESET kemudian tekan dan tahan POWER.
3. Lepas tombol STOP/RESET (tombol POWER jangan dilepas)
4. Tekan STOP/RESET 2 (dua) kali, kemudian lepaskan tombol POWER
5. Biarkan Lampu Hijau blink / kelip2x sampai head printer berhenti bergerak. Dan LED panel menunjukkan angka NOL.
6. Komputer akan mendeteksi hardware baru, abaikan saja.....
7. Keadaan ini menunjukkan printer MP198 dalam keadaan SERVICE MODE dan siap direset.

DOWNLOAD PROGRAM RESETTER MP198 di SINI.

1. Exctract File Resetter MP198.
2. Siapkan 2 kertas di printer (ini untuk print pada waktu proses reset)
3. Jalankan program Resetter MP198.

4. Klik "MAIN", maka printer akan berproses, kemudian MP198 akan print satu halaman dengan tulisan " D=000.0 dan ...."

5. Klik " EEPROM Clear ".

6. Kemudian klik " EEPROM ", dan printer akan print hasil Resetter MP198. Salah satu barisnya tulisannya sbb:
"TPAGE(TTL=00000 COPY=00000)"

7. Matikan Printer dengan menekan tombol POWER.

8. Selesai...

Selamat mencoba ... Semoga berhasil ..

0 Cara Resetter Canon MP150, MP160, MP170, MP180, MP450, MP460

Printer MP150, MP160, MP170, MP180, MP450, MP460, adalah pruduksi canon yg dibuat multifungsi yaitu Print Scan Copy. Printer ini juga sama dengan printer canon lainnya yaitu butuh reset ketika counternya sudah maksimal.

Printer Canon MP150, MP160, MP170, MP180, MP450, MP460 yang perlu direset akan muncul tanda-tanda berikut :

" LED 7 segmen akan tampil Error Code E8 atau E27. "

Cara Resetter MP150, MP160, MP170, MP180, MP450, MP460

Sebelumnya saya akan jelaskan 3 mode kerja printer Canon ..... :

1. Mode normal : mode yang biasa bekerja saat printer bekerja normal.
2. Service mode : bekerja saat service mode untuk reset Canon seri IPxxxx .
3. Factory mode : mode ini bekerja pada bagian eeprom (inilah yg dibutuhkan untuk resetter Canon MP ).

Cara Resetter Canon MP150, MP160, MP170, MP180, MP450, MP460 :

1. Printer harus dalam keadaan FACTORY MODE, caranya :

a. Matikan printer (cabut kabel power)
b. Tekan dan tahan tombol power printer
c. Sambungkan kabel power printer
d. Tekan dan lepas tombol STOP/RESET
e. Lepaskan tombol power (jika terjadi pendeteksian hardware baru, instal driver printer, nanti akan terdeteksi sebagai ‘Canon MP XXX Low-Level Mode”)
" Lampu yg menyala hanya led alarm saja "

2. Pasang kabel USB printer Canon MP150, MP160, MP170, MP180, MP450, MP460 tersebut.

3. Install driver Printer Canon MP150, MP160, MP170, MP180, MP450, MP460 tersebut. Kalau belum punya download di sini.


4. Download resetter Canon MPTOOL di link ziddu. Kalo pengin cepet dan berhasil downloadnya, maka harus login ziddu dulu. Baca di posting Cara Cepat Download di Ziddu


4. Exctract dan Jalankan MPtool.exe, kemudian ikuti gambar di bawah ini




5. Selesai, matikan printer dengan mencabut kabel powernya, kemudian siap di coba.

Selamat mencoba.........

Printer MP150, MP160, MP170, MP180, MP450, MP460, adalah pruduksi canon yg dibuat multifungsi yaitu Print Scan Copy. Printer ini juga sama dengan printer canon lainnya yaitu butuh reset ketika counternya sudah maksimal.

Printer Canon MP150, MP160, MP170, MP180, MP450, MP460 yang perlu direset akan muncul tanda-tanda berikut :

" LED 7 segmen akan tampil Error Code E8 atau E27. "

Cara Resetter MP150, MP160, MP170, MP180, MP450, MP460

Sebelumnya saya akan jelaskan 3 mode kerja printer Canon ..... :

1. Mode normal : mode yang biasa bekerja saat printer bekerja normal.
2. Service mode : bekerja saat service mode untuk reset Canon seri IPxxxx .
3. Factory mode : mode ini bekerja pada bagian eeprom (inilah yg dibutuhkan untuk resetter Canon MP ).

Cara Resetter Canon MP150, MP160, MP170, MP180, MP450, MP460 :

1. Printer harus dalam keadaan FACTORY MODE, caranya :

a. Matikan printer (cabut kabel power)
b. Tekan dan tahan tombol power printer
c. Sambungkan kabel power printer
d. Tekan dan lepas tombol STOP/RESET
e. Lepaskan tombol power (jika terjadi pendeteksian hardware baru, instal driver printer, nanti akan terdeteksi sebagai ‘Canon MP XXX Low-Level Mode”)
" Lampu yg menyala hanya led alarm saja "

2. Pasang kabel USB printer Canon MP150, MP160, MP170, MP180, MP450, MP460 tersebut.

3. Install driver Printer Canon MP150, MP160, MP170, MP180, MP450, MP460 tersebut. Kalau belum punya download di sini.


4. Download resetter Canon MPTOOL di link ziddu. Kalo pengin cepet dan berhasil downloadnya, maka harus login ziddu dulu. Baca di posting Cara Cepat Download di Ziddu


4. Exctract dan Jalankan MPtool.exe, kemudian ikuti gambar di bawah ini




5. Selesai, matikan printer dengan mencabut kabel powernya, kemudian siap di coba.

Selamat mencoba.........

0 Panduan Service Monitor II BLOK RGB / VIDEO

Melanjutkan materi panduan service monitor II tentang cara kerja monitor, berikut ini saya akan membahas tentang Blok RGB atau Blok Video. Blok ini berfungsi untuk mengolah warna yang datang dari VGA card dan dikirim ke tabung gambar/CRT.

Baik langsung saja belajar dari awal :

Video input didapatkan dari Out Put VGA Card yang memiliki 15 pin out put. Berikut urutan pin Out Put VGA Card :

Berikut ini bagan urutan pemasangan kabel VGA :
Urutan kabel VGA ini juga bisa digunakan untuk kabel LCD Proyektor.




1. Red : kalau kabel ini putus maka layar kebiru-biruan.
2. Green : kalau kabel ini putus maka layar kemerah-merahan.
3. Blue : kalau kabel ini putus maka layar kekuning-kuningan
4. Ground
5. Ground
6. Red Ground
7. Green Ground
8. Blue Ground
9. No Connection (NC)
10. Ground
11. Ground
12. No Connection (NC)
13. Horisontal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
14. Vertikal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
15. No Connection (NC)

Berikut ini Wujud dan bagian- bagian Blok RGBnya ( Monitor Advance Hitam 15" ) :



1. IC Penguat Video, biasanya menggunakan seri TDA : kalau rusak maka warna akan kacau atau bahkan tidak keuar gambar.

2. IC pengolah warna : kalau rusak maka gambar tidak akan muncul

3. Elco Regulator ukuran 47-100uF/100-160v tegangan 80 v untuk IC penguat video
: kalau rusak / kering / melembung maka layar samping kiri akan ada gangguan garis vertikal banyak dan melengkung.

4. Kondensator milar ukuran 102-103 / 2kv : fungsinya untuk membuang kelebihan muatan G2 (screen) : kalau rusak maka gambar terang kemudian gelap sendiri, kadang berubah-ubah sendiri, kadang malah gelap sama sekali.

5. Elco regulator warna biasanya ada 3-6 dengan ukuran 1uF/100-160v : kalau rusak maka tulisan akan ada bayangan mbleret merah / hijau / biru.

6. Trimpot : fungsinya untuk mengatur komposisi warna : kalau setingan tidak pas maka warna akan tidak alami. putar-putar saja kalau mau mencoba, tidak apa-apa.

7. Kabel Fokus / G3 / G4 : kalau putus / sambungan tak sempurna maka gambar akan tidak fokus / kabur.

8. Kabel Screen / G2 : kalau sambungan tidak sempurna maka layar akan gelap.



Bagian yang saya lingkari diatas sering retak solderannya, dan kalau retak maka gambar akan terganggu.

1. IC Penguat Video
2. Soket tabung
3. IC video
4. Soket Kabel VGA dan HSync dan V Sync.

Demikian , semoga bermanfaat .....

Melanjutkan materi panduan service monitor II tentang cara kerja monitor, berikut ini saya akan membahas tentang Blok RGB atau Blok Video. Blok ini berfungsi untuk mengolah warna yang datang dari VGA card dan dikirim ke tabung gambar/CRT.

Baik langsung saja belajar dari awal :

Video input didapatkan dari Out Put VGA Card yang memiliki 15 pin out put. Berikut urutan pin Out Put VGA Card :

Berikut ini bagan urutan pemasangan kabel VGA :
Urutan kabel VGA ini juga bisa digunakan untuk kabel LCD Proyektor.




1. Red : kalau kabel ini putus maka layar kebiru-biruan.
2. Green : kalau kabel ini putus maka layar kemerah-merahan.
3. Blue : kalau kabel ini putus maka layar kekuning-kuningan
4. Ground
5. Ground
6. Red Ground
7. Green Ground
8. Blue Ground
9. No Connection (NC)
10. Ground
11. Ground
12. No Connection (NC)
13. Horisontal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
14. Vertikal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
15. No Connection (NC)

Berikut ini Wujud dan bagian- bagian Blok RGBnya ( Monitor Advance Hitam 15" ) :



1. IC Penguat Video, biasanya menggunakan seri TDA : kalau rusak maka warna akan kacau atau bahkan tidak keuar gambar.

2. IC pengolah warna : kalau rusak maka gambar tidak akan muncul

3. Elco Regulator ukuran 47-100uF/100-160v tegangan 80 v untuk IC penguat video
: kalau rusak / kering / melembung maka layar samping kiri akan ada gangguan garis vertikal banyak dan melengkung.

4. Kondensator milar ukuran 102-103 / 2kv : fungsinya untuk membuang kelebihan muatan G2 (screen) : kalau rusak maka gambar terang kemudian gelap sendiri, kadang berubah-ubah sendiri, kadang malah gelap sama sekali.

5. Elco regulator warna biasanya ada 3-6 dengan ukuran 1uF/100-160v : kalau rusak maka tulisan akan ada bayangan mbleret merah / hijau / biru.

6. Trimpot : fungsinya untuk mengatur komposisi warna : kalau setingan tidak pas maka warna akan tidak alami. putar-putar saja kalau mau mencoba, tidak apa-apa.

7. Kabel Fokus / G3 / G4 : kalau putus / sambungan tak sempurna maka gambar akan tidak fokus / kabur.

8. Kabel Screen / G2 : kalau sambungan tidak sempurna maka layar akan gelap.



Bagian yang saya lingkari diatas sering retak solderannya, dan kalau retak maka gambar akan terganggu.

1. IC Penguat Video
2. Soket tabung
3. IC video
4. Soket Kabel VGA dan HSync dan V Sync.

Demikian , semoga bermanfaat .....

0 Anak Berprestasi dari SMP Negeri 1 Gabus

Inilah anak-anak yang membawa nama SMP 1 Gabus ke tingkat propinsi. Dari kiri kekanan Eri Budiyanto, Dwi Setyo Pratiwi, dan Luhtfie Reza.

Mereka menjadi Juara I LCC PHBS tingkat propinsi. INi yang pertama kali buat SMP 1 gabus. dan tentunya bukan terakhir akan ada prestasi-prestasi lagi yang lain buat SMP N 1 gabus ke depannya. Sehingga nanti SMP 1 Gabus akanmenjadi sekolah para juara.

Eri ini anak yang memliki semangat yang tinggi dalam belajarnya, kadang ketika dia tidak bisa dia bertanya sama guru-gurnya tiada henti untuk mendapat jawaban yang pasti. Prestasinya sejak dimuali dari kelas 1 sampai kelas 3 sudah cukup banyak mulai dari juara teling story bahasa inggris, juara olimpiade fisika, juara matematika, juara resensi buku bahas indonesia, juara lomba karya ilmiah dan juara yang lainya.

Anak yang ingin masuk SMA 1 pati ini tidak pernah patah semangat untuk mendapat apa yang diinginkanya, sehingga ketika mau menghadapi lomba kadang sampai belajar larut malam untuk mengejar materi yang ada.

Begitu dengan gadis manis Dwi setyo pratiwi ini dia juga sering memenangi lomba di nataranya lomba story teling, finalis lomba MAPEl IPA dan lain-lain. Anka yang senang belajar komputer ini paling jago bercerita bahasa inggris, sampai-sampai ketika di beri tugas pelajaran TIK diapun menulis cerita dalam tulisan bahasa inggris.mungkin nanti jadi guru bahasa inggris kali ya.

Lain lagi dengan putra yang satu ini, yang memilki hobi olahraga dan mengdengarkan musik ini juga ingin menjadi sang juara, salah satunya adalah juara basket walau baru sampai tingkat kabupaten pati.

Memang layak kalau dia ikut basket, dengan postur tubuh yang cukup dan kemampuan mendribel bola yang canggih dan didukung kemampuan fisik yang cukup kuat insyaAllah ke depannya dapat menjadi pemain basket yang handal.

Kedua Anak in insyaALlah akan maju tingkat kabupaten sebagai siswa berprestasi, doakan semoga dpat yang terbaik. Walau yang terbaik itu belum tentu sebuah kemenangan. tapi kita tetap berharap kemenengan ada di tangan kita.

Selamat berjuang anak negeri, bawalah nama SMP 1 Gabus menjadi lebih baik ke depannya. dan tentunya harus kerja keras, kerja cerdas dan dengan niat yang ihklas insyaAllah kita akan menjadi sekolah para juara.

Inilah anak-anak yang membawa nama SMP 1 Gabus ke tingkat propinsi. Dari kiri kekanan Eri Budiyanto, Dwi Setyo Pratiwi, dan Luhtfie Reza.

Mereka menjadi Juara I LCC PHBS tingkat propinsi. INi yang pertama kali buat SMP 1 gabus. dan tentunya bukan terakhir akan ada prestasi-prestasi lagi yang lain buat SMP N 1 gabus ke depannya. Sehingga nanti SMP 1 Gabus akanmenjadi sekolah para juara.

Eri ini anak yang memliki semangat yang tinggi dalam belajarnya, kadang ketika dia tidak bisa dia bertanya sama guru-gurnya tiada henti untuk mendapat jawaban yang pasti. Prestasinya sejak dimuali dari kelas 1 sampai kelas 3 sudah cukup banyak mulai dari juara teling story bahasa inggris, juara olimpiade fisika, juara matematika, juara resensi buku bahas indonesia, juara lomba karya ilmiah dan juara yang lainya.

Anak yang ingin masuk SMA 1 pati ini tidak pernah patah semangat untuk mendapat apa yang diinginkanya, sehingga ketika mau menghadapi lomba kadang sampai belajar larut malam untuk mengejar materi yang ada.

Begitu dengan gadis manis Dwi setyo pratiwi ini dia juga sering memenangi lomba di nataranya lomba story teling, finalis lomba MAPEl IPA dan lain-lain. Anka yang senang belajar komputer ini paling jago bercerita bahasa inggris, sampai-sampai ketika di beri tugas pelajaran TIK diapun menulis cerita dalam tulisan bahasa inggris.mungkin nanti jadi guru bahasa inggris kali ya.

Lain lagi dengan putra yang satu ini, yang memilki hobi olahraga dan mengdengarkan musik ini juga ingin menjadi sang juara, salah satunya adalah juara basket walau baru sampai tingkat kabupaten pati.

Memang layak kalau dia ikut basket, dengan postur tubuh yang cukup dan kemampuan mendribel bola yang canggih dan didukung kemampuan fisik yang cukup kuat insyaAllah ke depannya dapat menjadi pemain basket yang handal.

Kedua Anak in insyaALlah akan maju tingkat kabupaten sebagai siswa berprestasi, doakan semoga dpat yang terbaik. Walau yang terbaik itu belum tentu sebuah kemenangan. tapi kita tetap berharap kemenengan ada di tangan kita.

Selamat berjuang anak negeri, bawalah nama SMP 1 Gabus menjadi lebih baik ke depannya. dan tentunya harus kerja keras, kerja cerdas dan dengan niat yang ihklas insyaAllah kita akan menjadi sekolah para juara.

0 KERJA KERAS, CERDAS DAN IHKLAS, MEMGHASILKAN SESUATU YANG LUAR BIASA

Sering kita ingin mendapatkan sesuatu yang inginkan, namun kadang kita tidak mau berusaha kerja keras, cerdas apalagi ihklas. Sehingga ketika kita mendapatkan sesuatu itu tanpa kerja keras, kerja cerdas dan kerja ihklas maka hasil yang kita dapatkan akan tidak terasa dalam hati kita, kapas dihembus angin, berlalu begitu saja. tanpa rasa dan jiwa.

Sebaliknya Ketika kita mendapatkan sesuatu dengan kerja keras, kerja cerdas dan kerja ihklas akan mendapatkan seuatu yang luar biasa. hasil yang kita dapatkan dari kerja kerasz, cerdas dan ihklas itu dapat kita rasakan dalam hati kita. walaupun hasilnya itu sebuah kekalahan atau kegagalan. karena yang diharapkan adalah mendapatkan yang terbaik untuk kita, walaupun kadang yang terbaik untuk kita itu adalah sebuah kegagalalan.

Kerja keras mungkin kita sering melakukan, kerja cerdas pun tidak urung kita selalu mengusahakan, namun yang bergitu sulit kita dapatkan adalah sebuah kaliamat "keihklasan dalam hati, tidak hanya di mulut". Namun tidak ada salahnya teman kalau kita selalu mendapatkan indahnya keiklasn itu walau itu hanya dalam itungan tahun, bulan, hari, atau jam. ..

Sering kita ingin mendapatkan sesuatu yang inginkan, namun kadang kita tidak mau berusaha kerja keras, cerdas apalagi ihklas. Sehingga ketika kita mendapatkan sesuatu itu tanpa kerja keras, kerja cerdas dan kerja ihklas maka hasil yang kita dapatkan akan tidak terasa dalam hati kita, kapas dihembus angin, berlalu begitu saja. tanpa rasa dan jiwa.

Sebaliknya Ketika kita mendapatkan sesuatu dengan kerja keras, kerja cerdas dan kerja ihklas akan mendapatkan seuatu yang luar biasa. hasil yang kita dapatkan dari kerja kerasz, cerdas dan ihklas itu dapat kita rasakan dalam hati kita. walaupun hasilnya itu sebuah kekalahan atau kegagalan. karena yang diharapkan adalah mendapatkan yang terbaik untuk kita, walaupun kadang yang terbaik untuk kita itu adalah sebuah kegagalalan.

Kerja keras mungkin kita sering melakukan, kerja cerdas pun tidak urung kita selalu mengusahakan, namun yang bergitu sulit kita dapatkan adalah sebuah kaliamat "keihklasan dalam hati, tidak hanya di mulut". Namun tidak ada salahnya teman kalau kita selalu mendapatkan indahnya keiklasn itu walau itu hanya dalam itungan tahun, bulan, hari, atau jam. ..

0 SMP NEGERI 1 GABUS JUARA IPA BIOLOGI SE-KABUPATEN PATI

Ayu Sri Murni, Siswa kelas 8 SMP Negeri 1 Gabus ini adalah siswa yang memilki motivasi yang sangat tingi untuk menjadi sang juara. Ini sering dia buktikan dengan prestasi di kelas atau ajang lomba lainyasalah satunya adalah juara Lomba IPA belum lama ini sebagai juara 1 Biologi tingkat kabupaten Pati.

Walaupun sekolahnya di desa namun anak ini adalah anak pemberani, yang kadang ketika gurunya salah dia berani membenarkanya, walau kadang tidak tepat cara membenarkanya, sehingga kadang guru merasa anak ini adalah anak yang cuek abis. Walau sebenarnya tidak seperti itu, mungkin karena faktor lingkungan yang membentuk seperti itu.

Pesan guru :

Jadilah anak yang yang dapat mengambil falsafah tumbuhan padi "makin tua makin merunduk" dalam arti "semakin berprestasi namun tetap rendah hati"

Tetap melihat ke bawah supaya banyak bersyukur dengan apa yang diberikan Allah kepada kita, dan kadang juga melihat ke atas supaya kita instropeksi diri bahwa ada banyak orang yang lebih dari kita.

Jadilah anak yang tidak cukup puas dengan hasil yang ada, namun juga tidak mudah menyerah dengan kegagalan yang pernah kita lalui. Ambilah kegaglan itu sebuah langkah menuju kesuksesan.

Ayu Sri Murni, Siswa kelas 8 SMP Negeri 1 Gabus ini adalah siswa yang memilki motivasi yang sangat tingi untuk menjadi sang juara. Ini sering dia buktikan dengan prestasi di kelas atau ajang lomba lainyasalah satunya adalah juara Lomba IPA belum lama ini sebagai juara 1 Biologi tingkat kabupaten Pati.

Walaupun sekolahnya di desa namun anak ini adalah anak pemberani, yang kadang ketika gurunya salah dia berani membenarkanya, walau kadang tidak tepat cara membenarkanya, sehingga kadang guru merasa anak ini adalah anak yang cuek abis. Walau sebenarnya tidak seperti itu, mungkin karena faktor lingkungan yang membentuk seperti itu.

Pesan guru :

Jadilah anak yang yang dapat mengambil falsafah tumbuhan padi "makin tua makin merunduk" dalam arti "semakin berprestasi namun tetap rendah hati"

Tetap melihat ke bawah supaya banyak bersyukur dengan apa yang diberikan Allah kepada kita, dan kadang juga melihat ke atas supaya kita instropeksi diri bahwa ada banyak orang yang lebih dari kita.

Jadilah anak yang tidak cukup puas dengan hasil yang ada, namun juga tidak mudah menyerah dengan kegagalan yang pernah kita lalui. Ambilah kegaglan itu sebuah langkah menuju kesuksesan.

0 SMP NEGERI 1 GABUS JUARA IPA FISIKA SE-KABUPATEN PATI

Lain halnya dengan Ainun Ratna Juita murid kelas VII SMP N 1 Gabus Pati, Anak pasangan bapak ibu guru yang kerja di Pati ini, terkenal santun di sekolahnya, sehingga kadang ketika melihat sekilas terkesan anak ini kurang percaya diri. Padahal ini tidak benar dia di kelasnya sering menunjukkan jarinya ketika di suruh bertanya atau maju ke depan. Pernah juga dia membantu gurunya untuk membuat media pembelajaran dan dia sebagai contoh untuk presentasi, dan hasilnya juga tidak mengecewakan.

Anak yang tidak selalalu ketinggalan sholatnya ini juga memilki motivasi tinggi untuk berprestasi , walau kadang masih bersifat manja, ( pernah sedih atau gara-gara tidak masuk kelas bilingual) tapi Alhamduliliah berkat motivasi, orang tuanya yang juga seorang guru dan teman-temanya dia dapat membuktikan dapat lebih baik di kelas biasa. Ini bukti dimanapun kita berada ketika kita kerja keras akan mendapatkan hasil yang luar biasa.

Anak yang menjadi juara II lomba IPA-Fisika se Kabupaten pati ini memang memilki rasa ingin tahu yang luar biasa, ketika dia diberikan soal langsung deh di lahanbnya ketika ada soal yang belum paham langsung minta penjelasan gurunya.


Pesan Guru :

Banyak belajar dari para juara, baca sejarahnya, baca bagaimana memperolehnya, sehingga kita teras mendapatkan suntikan motivasi darinya. Tetaplah santun dalam bertutur kata, dan selalu menjadi kebanggaan guru dan orang tua. Jangan mudah berputus asa hadapilah kegaggalan dengan lapag dada, dan raihlah kesusksesan di depan mata ananda.

Lain halnya dengan Ainun Ratna Juita murid kelas VII SMP N 1 Gabus Pati, Anak pasangan bapak ibu guru yang kerja di Pati ini, terkenal santun di sekolahnya, sehingga kadang ketika melihat sekilas terkesan anak ini kurang percaya diri. Padahal ini tidak benar dia di kelasnya sering menunjukkan jarinya ketika di suruh bertanya atau maju ke depan. Pernah juga dia membantu gurunya untuk membuat media pembelajaran dan dia sebagai contoh untuk presentasi, dan hasilnya juga tidak mengecewakan.

Anak yang tidak selalalu ketinggalan sholatnya ini juga memilki motivasi tinggi untuk berprestasi , walau kadang masih bersifat manja, ( pernah sedih atau gara-gara tidak masuk kelas bilingual) tapi Alhamduliliah berkat motivasi, orang tuanya yang juga seorang guru dan teman-temanya dia dapat membuktikan dapat lebih baik di kelas biasa. Ini bukti dimanapun kita berada ketika kita kerja keras akan mendapatkan hasil yang luar biasa.

Anak yang menjadi juara II lomba IPA-Fisika se Kabupaten pati ini memang memilki rasa ingin tahu yang luar biasa, ketika dia diberikan soal langsung deh di lahanbnya ketika ada soal yang belum paham langsung minta penjelasan gurunya.


Pesan Guru :

Banyak belajar dari para juara, baca sejarahnya, baca bagaimana memperolehnya, sehingga kita teras mendapatkan suntikan motivasi darinya. Tetaplah santun dalam bertutur kata, dan selalu menjadi kebanggaan guru dan orang tua. Jangan mudah berputus asa hadapilah kegaggalan dengan lapag dada, dan raihlah kesusksesan di depan mata ananda.

0 Arena Donwload

Silahkan jika mau dowload ada di sini :
materi Diklat dan pelatihan :

Pengelolaan laboratorium IPA
Pengemabangan Model Pembelajaran
Pengemabangan silabus
Penyusunan KTSP
Permen 22 Tentang standar ISI
Permendiknas no_41 tahun2007 tentang standar proses
Presentasi pengembangan silabus
Penetapan KKM
Panduan Model Pengemabangan diri
Model Pembelajaran
Model Pembelajaran Jizsaw
Model Pembelajaran yang efektif
Rancangan hasil belajar
Pengemabangan Bahan ajar
Pengembangan Muatan lokal


Silahkan jika mau dowload ada di sini :
Perangkat pembelajaran RPP IPA kelas 8 :

Silabus IPA fisika semester ganjil
Silabus IPA fisika semester genap
RPP usaha dan energi
RPP tekanan
RPP pesawat sederhana
RPP gaya
RPP Cahaya
Standar ISI IPA kelas 8


Silahkan jika mau dowload ada di sini :
materi Ajar kelas 8 IPA dan soal latihan dan pembahsan :

Materi Gaya
materi Pesawat sederhana
Materi tekanan
materi usaha dan Energi
Materi Cahaya
latihan Soal dan pembahasan Gaya
Latihan soal dan pembahasan Pesawat sederhana
latihan soal dan pembahasan energi
latihan saol dan pembahsan tekanan
latihan soal dan pembahsan cahaya

Silahkan jika mau dowload ada di sini :
soal-soal IPA fisika, kimia biologi :


Bank Soal Fisika
Soal Besaran dan satuan
Soal Pengukuran
Soal Masa Jenis
Soal Pemuaian
Soal kalor
Soal Gerak Lurus
Soal gaya
Soal Getaran
Soal Gelombang
Soal Bunyi
Soal Cahaya
Soal Getaran dan gelombang
Soal Pesawat sederhana
Soal Tekanan
Soal Alat optik
Soal Bunyi 2
Soal Gelombang 2
Tugas Cahaya
Soal hukum Newton


Bank soal Kimia
Soal asam , basa dan garam
sifat fisis kimia
Soal bahan kimia rumah tangga
Soal Zat adiktif dan psikotropika
Soal Atom ion dan molekul

Bank soal Biologi
Soal Ekosistem dan keanekaragaman hayati
Soal ciri-ciri mahkul hidup
Soal pertumbuhan dan perkemabngan
Soal Sitem gerak pada manusia
Soal Sistem Pencernaan


Silahkan jika mau dowload ada di sini :
Buku BSE per pokok bahasan :

Gaya dan Tekanan
Hukum Newton
Energi usaha dan pesawat sederhana
Cahaya dan alat optik
gaya
Energi dan usaha
Pesawat sederhana
Tekanan
Cahaya

Silahkan jika mau dowload ada di sini :
materi Diklat dan pelatihan :

Pengelolaan laboratorium IPA
Pengemabangan Model Pembelajaran
Pengemabangan silabus
Penyusunan KTSP
Permen 22 Tentang standar ISI
Permendiknas no_41 tahun2007 tentang standar proses
Presentasi pengembangan silabus
Penetapan KKM
Panduan Model Pengemabangan diri
Model Pembelajaran
Model Pembelajaran Jizsaw
Model Pembelajaran yang efektif
Rancangan hasil belajar
Pengemabangan Bahan ajar
Pengembangan Muatan lokal


Silahkan jika mau dowload ada di sini :
Perangkat pembelajaran RPP IPA kelas 8 :

Silabus IPA fisika semester ganjil
Silabus IPA fisika semester genap
RPP usaha dan energi
RPP tekanan
RPP pesawat sederhana
RPP gaya
RPP Cahaya
Standar ISI IPA kelas 8


Silahkan jika mau dowload ada di sini :
materi Ajar kelas 8 IPA dan soal latihan dan pembahsan :

Materi Gaya
materi Pesawat sederhana
Materi tekanan
materi usaha dan Energi
Materi Cahaya
latihan Soal dan pembahasan Gaya
Latihan soal dan pembahasan Pesawat sederhana
latihan soal dan pembahasan energi
latihan saol dan pembahsan tekanan
latihan soal dan pembahsan cahaya

Silahkan jika mau dowload ada di sini :
soal-soal IPA fisika, kimia biologi :


Bank Soal Fisika
Soal Besaran dan satuan
Soal Pengukuran
Soal Masa Jenis
Soal Pemuaian
Soal kalor
Soal Gerak Lurus
Soal gaya
Soal Getaran
Soal Gelombang
Soal Bunyi
Soal Cahaya
Soal Getaran dan gelombang
Soal Pesawat sederhana
Soal Tekanan
Soal Alat optik
Soal Bunyi 2
Soal Gelombang 2
Tugas Cahaya
Soal hukum Newton


Bank soal Kimia
Soal asam , basa dan garam
sifat fisis kimia
Soal bahan kimia rumah tangga
Soal Zat adiktif dan psikotropika
Soal Atom ion dan molekul

Bank soal Biologi
Soal Ekosistem dan keanekaragaman hayati
Soal ciri-ciri mahkul hidup
Soal pertumbuhan dan perkemabngan
Soal Sitem gerak pada manusia
Soal Sistem Pencernaan


Silahkan jika mau dowload ada di sini :
Buku BSE per pokok bahasan :

Gaya dan Tekanan
Hukum Newton
Energi usaha dan pesawat sederhana
Cahaya dan alat optik
gaya
Energi dan usaha
Pesawat sederhana
Tekanan
Cahaya

0 Cara Servis Monitor Samsung 2/3 layar kanan terblok bayangan hitam

Kali ini saya mencoba menulis hasil servis saya kemarin. Monitor yg saya servis adalah samsung 15" dengan kerusakan sebagai berikut :

Gambar keluar tapi di setiap baris tulisan ada bayangan blok hitam yang mengikuti dengan arah menyamping ke kanan. Blok hitam ini hampir menutupi 2/3 dari layar monitor. Jadi bagian 1/3 kiri monitor nyala normal, kemudian diikuti dengan 2/3 kanan yang terblok oleh bayangan hitam.

Penyebab dan pemecahan Cara Servis Monitor Samsung 2/3 layar kanan terblok bayangan hitam :

Penyebab dari monitor 2/3 bagian kanan terblok oleh bayangan hitam adalah rusaknya ELCO REGULATOR Untuk tegangan G1 / Brightness.



Elco ini biasanya ukurannya 10-22uF/250v, dan letak elco ini adalah di dekat flyback. Kalau anda mencari di rangkaian, ELCO G1 ini akan anda temukan setelah dioda terbalik yang terhubung dengan pin G1 sekunder flyback.

Elco ini memang kelihatannya nggak rusak tapi sebenarnya cairan didalamnya sudah kering, Jadi ganti aja dengan ELCO baru / yang masih bagus.

Demikian sharing pengalaman tentang servis monitor samsung dengan kerusakan layar sebelah kanan terblok oleh bayangan hitam.

Semoga bermanfaat ......

Kali ini saya mencoba menulis hasil servis saya kemarin. Monitor yg saya servis adalah samsung 15" dengan kerusakan sebagai berikut :

Gambar keluar tapi di setiap baris tulisan ada bayangan blok hitam yang mengikuti dengan arah menyamping ke kanan. Blok hitam ini hampir menutupi 2/3 dari layar monitor. Jadi bagian 1/3 kiri monitor nyala normal, kemudian diikuti dengan 2/3 kanan yang terblok oleh bayangan hitam.

Penyebab dan pemecahan Cara Servis Monitor Samsung 2/3 layar kanan terblok bayangan hitam :

Penyebab dari monitor 2/3 bagian kanan terblok oleh bayangan hitam adalah rusaknya ELCO REGULATOR Untuk tegangan G1 / Brightness.



Elco ini biasanya ukurannya 10-22uF/250v, dan letak elco ini adalah di dekat flyback. Kalau anda mencari di rangkaian, ELCO G1 ini akan anda temukan setelah dioda terbalik yang terhubung dengan pin G1 sekunder flyback.

Elco ini memang kelihatannya nggak rusak tapi sebenarnya cairan didalamnya sudah kering, Jadi ganti aja dengan ELCO baru / yang masih bagus.

Demikian sharing pengalaman tentang servis monitor samsung dengan kerusakan layar sebelah kanan terblok oleh bayangan hitam.

Semoga bermanfaat ......

0 DATA SERVICE FACTORY MODE TV CINA MERK WANASONIC

Postingan ini adalah kiriman dari teman saya saudara RIKO yg tinggal di Jakarta. Mungkin ada teman-teman lain pengunjung blog ini yang mengalami hal ini dan membutuhkan panduan untuk service factory mode TV Cina merk Wanasonic.

OK langsung saja yaa....

DATA SERVICE FACTORY MODE TV CINA MERK WANASONIC

1. Dari remote tekan tombol didalam lubang (disebelah kanan bawah) berulang ulang 2-3X atau Tekan tombol MENU berulang kali sampai pada posisi SEARCH / CARI SALURAN tekan tombol P+ / P- untuk memilih TARGET POS. Tekan angka 2483 atau 6483 atau 6568 atau secara berurutan, maka F0 akan tampil.

Pada posisi F MODE:
Gunakan tombol P+ / P- dan V+ / V- untuk memilih dan merubah nilai yang diinginkan.
Gunakan tombol 1-7 untuk masuk ke menu DATA SERVICE F1-F7
Gunakan tombol sleep untuk menampilkan 4 jenis TEST SIGNAL (BLACK, WHITE, BOX PATTERN)

Untuk keluar dari DATA SERVICE F MODE tekan DISP berulang ulang

2. untuk akses F8-F15, pada posisi F7, tekan 2483 atau 6483 atau6568.

3. untuk akses F16, pada posisi F8, tekan 6484, adjust VCEN ke 20, apabila untuk mengatasi blocking hitam pada bagian bawah layer, pada CRT 14”-21”/ 25”-34”.

PETUNJUK UNTUK SETING LOGO DISPLAY:

1. Pada posisi audio video (A/V), teka kode 2483 atau 6568. gunakan tombol MENU dan P+,P-, V+,V- untuk pengaturan setting LOGO.

2. Setelah selesai tekan tombol DISP 1X untuk menyimpan logo.

PETUNJUK UNTUK GAMBAR TERKUNCI ATAU CHILD LOCK:

Untuk menghilangkan posisi gambar ter-KUNCI, tekan tombol CALL 1X, kemudian tekan dan tahan tombol CALL untuk kedua kalinya lagi sampai gambar KUNCI dilayar hilang.
Tekan dan tahan tombol CALL slama kurang lebih 7 detik, dan lepaskan, maka layer akan terkunci dengan ditandai gambar KUNCI disebelah kiri bawah layar.

INFORMASI DETAIL UNTUK FACTORY SETTING WARNA GAMBAR DI F2:
RC32 GC32 BC32 GD64 BD64 SB-10 PV0

F0 / FACTOR SETTING 1

Postingan ini adalah kiriman dari teman saya saudara RIKO yg tinggal di Jakarta. Mungkin ada teman-teman lain pengunjung blog ini yang mengalami hal ini dan membutuhkan panduan untuk service factory mode TV Cina merk Wanasonic.

OK langsung saja yaa....

DATA SERVICE FACTORY MODE TV CINA MERK WANASONIC

1. Dari remote tekan tombol didalam lubang (disebelah kanan bawah) berulang ulang 2-3X atau Tekan tombol MENU berulang kali sampai pada posisi SEARCH / CARI SALURAN tekan tombol P+ / P- untuk memilih TARGET POS. Tekan angka 2483 atau 6483 atau 6568 atau secara berurutan, maka F0 akan tampil.

Pada posisi F MODE:
Gunakan tombol P+ / P- dan V+ / V- untuk memilih dan merubah nilai yang diinginkan.
Gunakan tombol 1-7 untuk masuk ke menu DATA SERVICE F1-F7
Gunakan tombol sleep untuk menampilkan 4 jenis TEST SIGNAL (BLACK, WHITE, BOX PATTERN)

Untuk keluar dari DATA SERVICE F MODE tekan DISP berulang ulang

2. untuk akses F8-F15, pada posisi F7, tekan 2483 atau 6483 atau6568.

3. untuk akses F16, pada posisi F8, tekan 6484, adjust VCEN ke 20, apabila untuk mengatasi blocking hitam pada bagian bawah layer, pada CRT 14”-21”/ 25”-34”.

PETUNJUK UNTUK SETING LOGO DISPLAY:

1. Pada posisi audio video (A/V), teka kode 2483 atau 6568. gunakan tombol MENU dan P+,P-, V+,V- untuk pengaturan setting LOGO.

2. Setelah selesai tekan tombol DISP 1X untuk menyimpan logo.

PETUNJUK UNTUK GAMBAR TERKUNCI ATAU CHILD LOCK:

Untuk menghilangkan posisi gambar ter-KUNCI, tekan tombol CALL 1X, kemudian tekan dan tahan tombol CALL untuk kedua kalinya lagi sampai gambar KUNCI dilayar hilang.
Tekan dan tahan tombol CALL slama kurang lebih 7 detik, dan lepaskan, maka layer akan terkunci dengan ditandai gambar KUNCI disebelah kiri bawah layar.

INFORMASI DETAIL UNTUK FACTORY SETTING WARNA GAMBAR DI F2:
RC32 GC32 BC32 GD64 BD64 SB-10 PV0

F0 / FACTOR SETTING 1

0 Panduan Service Monitor II CARA KERJA MONITOR CRT

Pada sesi ini saya akan coba menjelaskan tentang cara kerja monitor CRT. Pada pembahasan sebelumnya adalah tentang blok diagram monitor, dan pembahasan berikut ini adalah menyempurnakan pembahasan tentang blok diagram monitor CRT.

Ok langsung saja yaa......

CARA KERJA MONITOR CRT

Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll

Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.

Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.

Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.

Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.

jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal

Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.

Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.

Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.

Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.

Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.

OK demikian kira-kira penjelasan tentang cara kerja monitor.......


Selamat belajar dan berkarya ......

Pada sesi ini saya akan coba menjelaskan tentang cara kerja monitor CRT. Pada pembahasan sebelumnya adalah tentang blok diagram monitor, dan pembahasan berikut ini adalah menyempurnakan pembahasan tentang blok diagram monitor CRT.

Ok langsung saja yaa......

CARA KERJA MONITOR CRT

Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll

Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.

Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.

Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.

Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.

jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal

Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.

Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.

Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.

Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.

Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.

OK demikian kira-kira penjelasan tentang cara kerja monitor.......


Selamat belajar dan berkarya ......

0 TRIK JUMPER SERVIS BLACKBERRY

CHARGE TRIK

CHARGE 8310

LIGHT SOLUTION 8310

BUZZER 83XX

SIM 8310

KEYPAD 83XX

CHARGE TRIK

CHARGE 8310

LIGHT SOLUTION 8310

BUZZER 83XX

SIM 8310

KEYPAD 83XX

0 TRIK JUMPER SERVIS BLACKBERRY

CHARGE TRIK

CHARGE 8310

LIGHT SOLUTION 8310

BUZZER 83XX

SIM 8310

KEYPAD 83XX

CHARGE TRIK

CHARGE 8310

LIGHT SOLUTION 8310

BUZZER 83XX

SIM 8310

KEYPAD 83XX

0 TRIK JUMPER SERVIS BLACKBERRY

CHARGE TRIK

CHARGE 8310

LIGHT SOLUTION 8310

BUZZER 83XX

SIM 8310

KEYPAD 83XX

CHARGE TRIK

CHARGE 8310

LIGHT SOLUTION 8310

BUZZER 83XX

SIM 8310

KEYPAD 83XX
